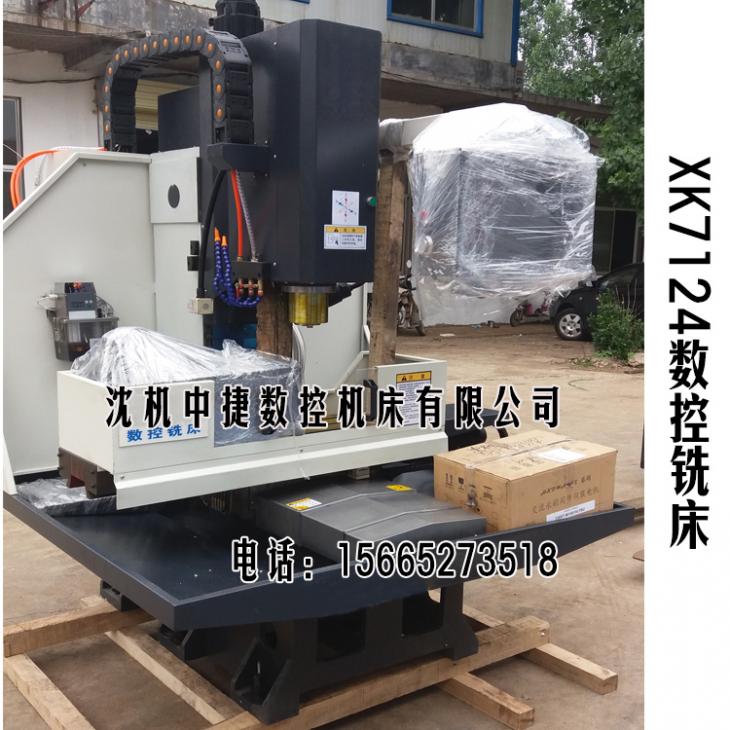

XH7124星空视频APP下载最新版本主要技术参数
工作台面积（mm)1000*240
工作台负荷（kg)300
X/Y/Z轴行程（mm)450*300*400
主轴鼻端距工作台距离（mm)100-550
主轴中心距立柱导轨面距离（mm）330
主轴孔锥度BT40
主轴转速范围（r.p.m)80-6000
主电机功率（KW）4
工作台快速移动速度（m/min）8*8*6
切削进给速度（mm)1-4000
X Y Z三轴丝杠直径及螺距（mm)2505
X Y Z 三轴伺服电机扭矩（NM)6*6*10(标配）
刀库：台湾冈田12T/BT40斗笠式刀库
机床定位精度（mm）0.015/300
重复定位精度（mm)±0.015
电源（KVA)8
机床净重（kg)1800
机床外型尺寸（mm)2020*1860*2200
主要配套件及选用品牌一览表
序号 | 项 目 | 数量 | 制造厂家名称 |
1 | 数 控 系 统 | 1套 | 武汉华中 |
2 | 主轴伺服电机与驱动器 | 1套 | 武汉华中 |
3 | 三轴伺服电机与驱动器 | 各1套 | 武汉华中 |
4 | 三轴轴丝杠轴承 P4级 | 各1组 | 日本NTN |
5 | X、Y、Z轴滚珠丝杠 | 各1组 | 台湾岐山 |
6 | 主 轴 单 元 | 1 套 | 台湾丹铨 |
7 | 打刀缸3.5T | 1台 | 台湾丹铨 |
8. | 同步带轮与同步带 | 1套 | 随台湾主轴配套 |
9. | 12把斗笠式刀库 | 1台 | 台湾冈田 |
| 10. | 主要电气元件 | 1组 | 施耐德 |
11 | 主要气动元件 | 1组 | 台湾亚德客 |
| 12 | 切削液水泵 | 1套 | 上海 |
| 13 | 自动润滑系统 | 1套 | 合资 |
| 14 | X、Y导轨防护 | 各1套 | 上海海东 |
| 15 | Z轴盔甲防护罩 | 1套 | 上海海东 |
| 16 | 简约防护 | 1套 | 捷麦斯 |
